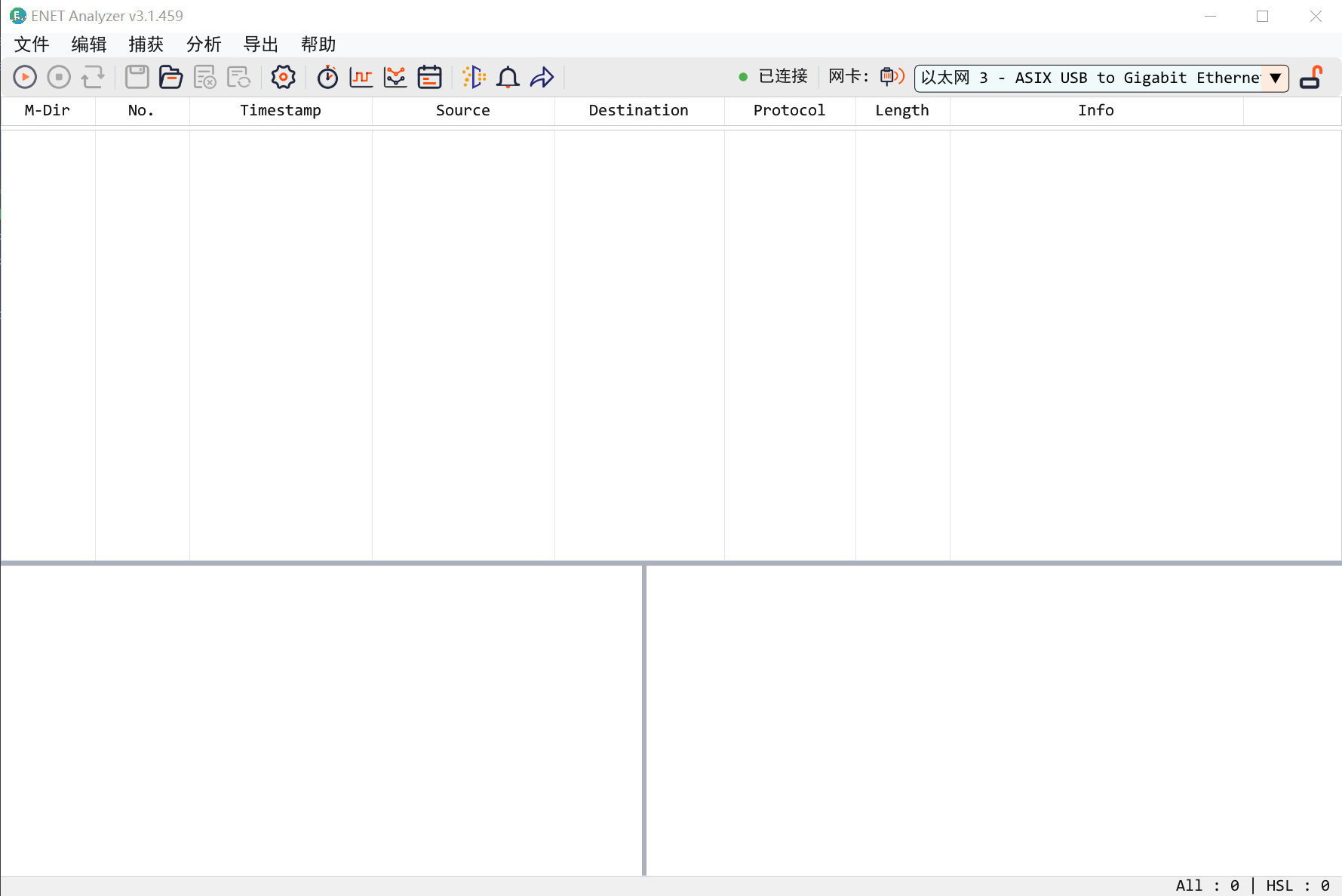

上位机
报文列表与链路抓包
统一查看在线抓包、PCAP 打开、过滤和时间跳转，减少在多个工具之间切换。
软件价值
配套软件与资料如何帮客户更快完成验证

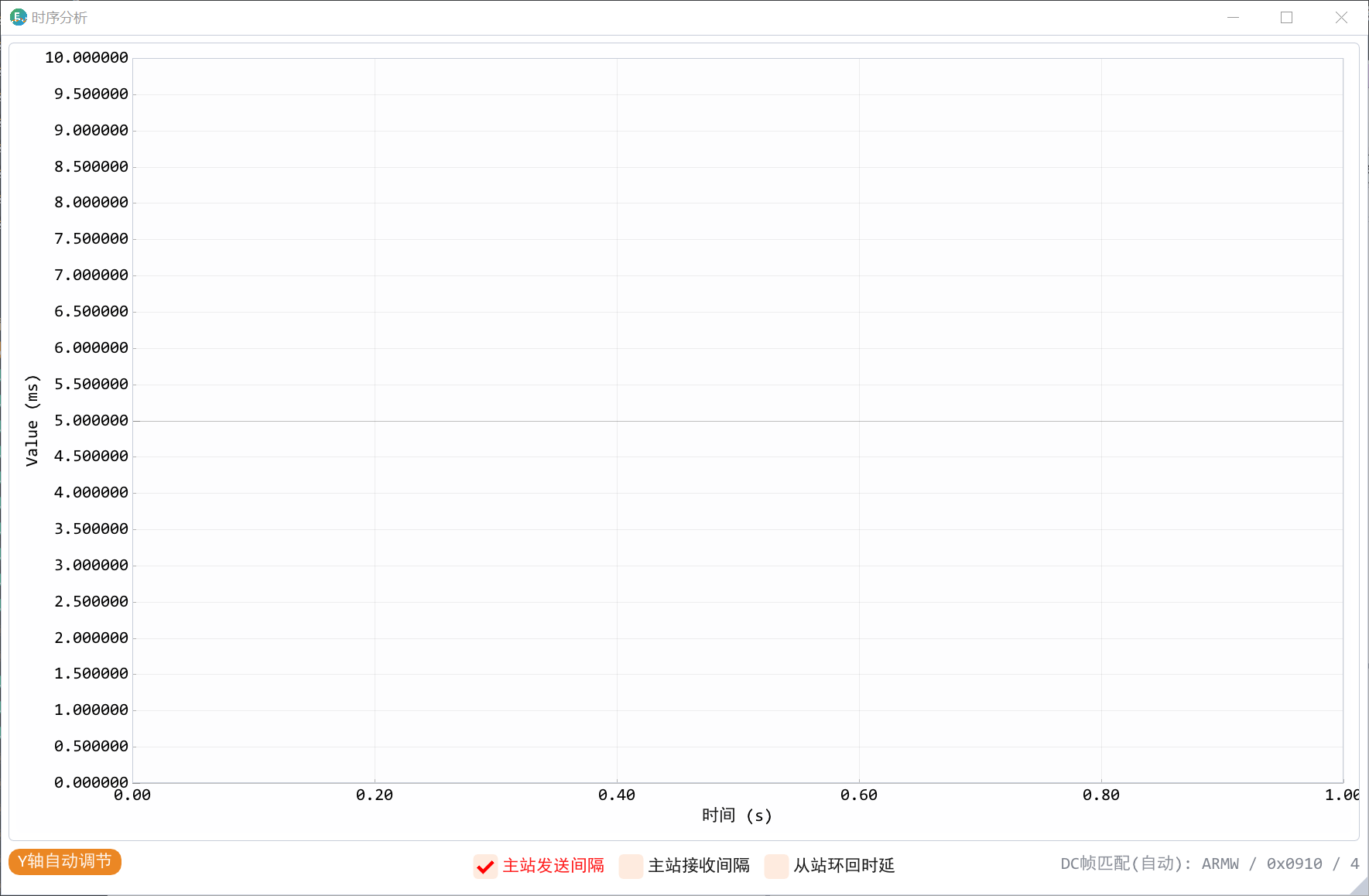

时序
DC 同步与时间分析
将关键同步帧、周期抖动和异常点放在同一视图里，适合定位现场偶发问题。

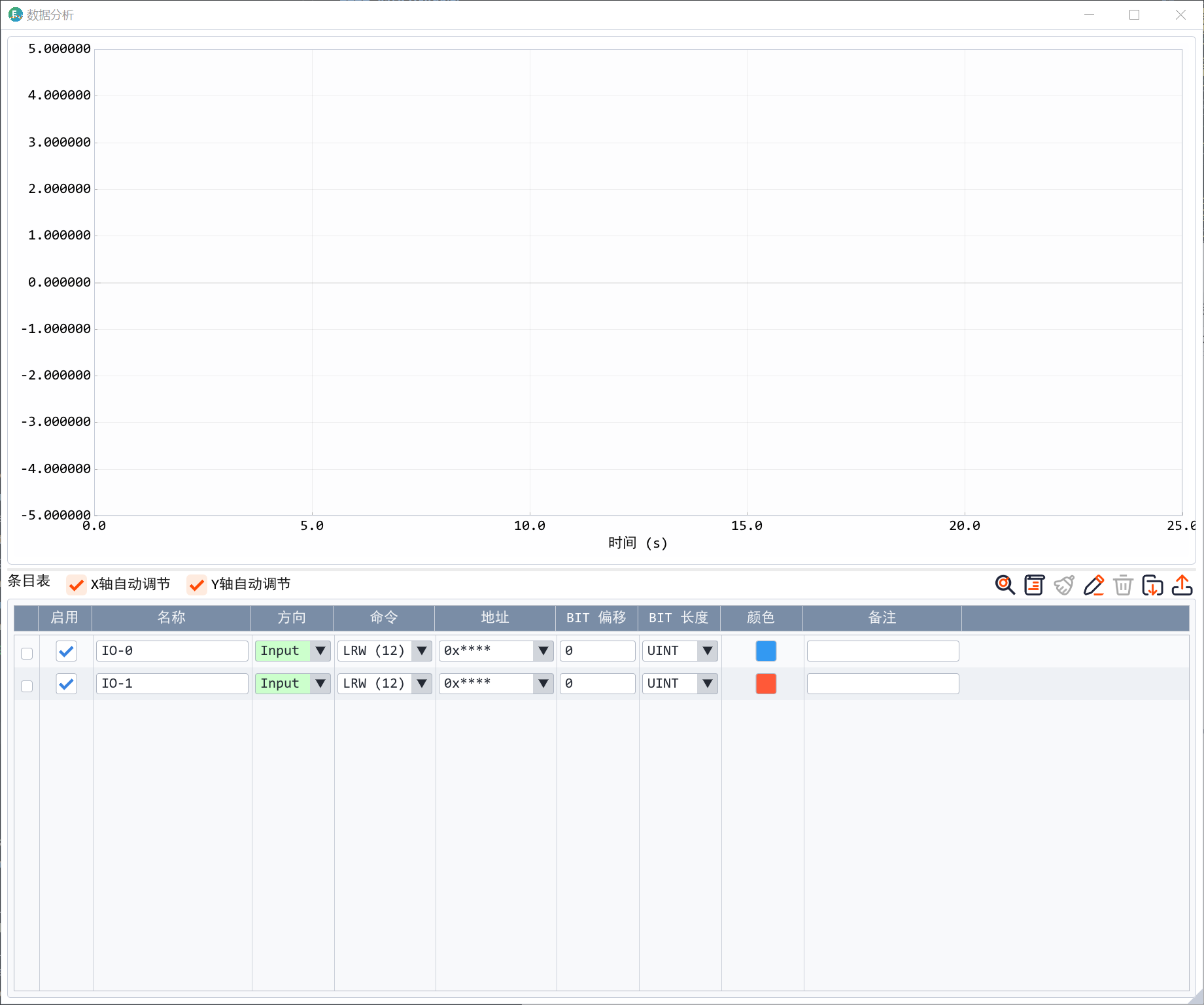

解析
PDO 与 XML 匹配
结合 XML 目录解析过程数据，帮助研发更快确认变量、映射和告警条件。
产品亮点
ENET-Analyzer 的核心能力
Wireshark 风格抓包与 PCAP 离线分析
网卡实时抓包与 PCAP 文件离线分析
DC 同步帧自动识别与时序分析
DC 同步时序分析与 IO 状态捕获
IO 捕获、PDO 自动匹配与实时告警
PDO 自动查找、XML 匹配与过滤告警
接口与状态
关键接入信息
Inline Analysis
把 EtherCAT 链路、报文和时序放到同一张图里
数据从现场网络进入分析仪，再进入上位机的抓包、时序和 PDO 解析视图。
现场链路
EtherCAT Master 主站侧
Slave Network 从站链路
上位机价值
报文列表 实时抓包 / PCAP
时序分析 DC Sync / Jitter
PDO 解析 XML 匹配 / 告警
红色 LED常亮黄色 LED闪烁红灯 / 黄灯熄灭网卡列表为空
交付与使用
发布资料与典型场景
连接与初始化
设备使用 USB 供电后，启动成功时红灯和黄灯会熄灭。
抓包与分析
软件支持 Wireshark 保存的 PCAP 文件分析，并可直接调用网卡抓包。
常见问题
红色 LED 常亮通常表示核心固件未启动成功。
典型场景
主从站联调
用于 EtherCAT 主站、从站和设备联调中的链路定位与时序分析。
现场问题复现
结合 PCAP、告警和时间跳转能力，在现场复现异常行为并回看数据。
PDO 与 XML 匹配
通过自动查找和 XML 目录配置，快速完成 PDO 数据解析和验证。
技术文档
产品手册、协议文档等 PDF 格式技术资料。
PDF / 中文
常见问题
接入与集成前先确认这些点。
为什么刷新网卡列表后没有可选网卡？
通常是网卡驱动未安装或安装时未勾选 WinPcap API-compatible Mode。建议重装网卡驱动后再试。
红色或黄色 LED 常亮 / 闪烁通常表示什么？
红色 LED 常亮通常表示核心固件未启动成功；黄色 LED 闪烁通常表示网口连接错误或协商速率不匹配。
是否支持直接分析 Wireshark 导出的 pcap 文件？
支持。软件可直接打开 Wireshark 保存的 pcap 文件，并结合分析仪捕获的信息做更完整展示。
